氣動對夾式球閥

產品說明

一、氣動超薄對夾球閥概述

氣動對夾球閥采用支架與執行機構連接，具有結構緊湊體積小，重量輕，摩擦力小，回差小，動作平穩可靠等優點。

氣動對夾式球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。

氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

二、氣動超薄球閥技術參數

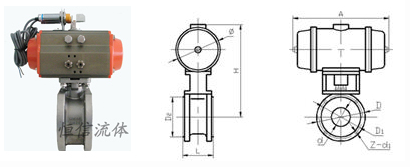

三、超短氣動球閥安裝尺寸

公稱通徑DN(mm)	尺寸(mm)							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	B	F	Z-φd	執行器型號
15	35	95	65	45	14	2	4-M12	可選配63000RA或AW系列執行器 (以上選配僅供參選具體選用根據實際要求)
20	38	105	75	55	14		4-M12
25	42	115	85	65	14		4-M12
32	50	135	100	78	16		4-M16
40	60	145	110	85	16		4-M16
50	70	160	125	100	16	3	4-M16
65	95	180	145	120	18		4/8-M16
80	118	190	160	135	20		8-M16
100	140	215	180	155	20		8-M16
125	175	245	210	185	22		8-M16
150	210	280	240	210	24		8-M20
